01 RCDI—第三代電容電吸附技術介紹
RCDI(Rocking-chair capacitive deionization)“搖椅式”電容電吸附技術，在MCDI(membrane capacitive deionization)膜電容電吸附技術的基礎上，針對單個MCDI模塊無法完成連續性產水以及能量利用率較低的問題，結合了腔室連續產水技術的優勢而誕生了RCDI連續產水脫鹽模塊。通過將模塊內部分隔成濃水室與產水室相間的結構，在對模塊施加電壓后，對應的腔室會分別形成濃水與產水，在產水室一側工作電極吸附飽和后反向施加電壓，使得原本濃水室與產水室功能互換，從而實現原濃水室一側電極的吸附以及原產水室一側電極的再生，進而實現模塊整體連續產水脫鹽功能。
02 RCDI—第三代電容電吸附技術工作原理

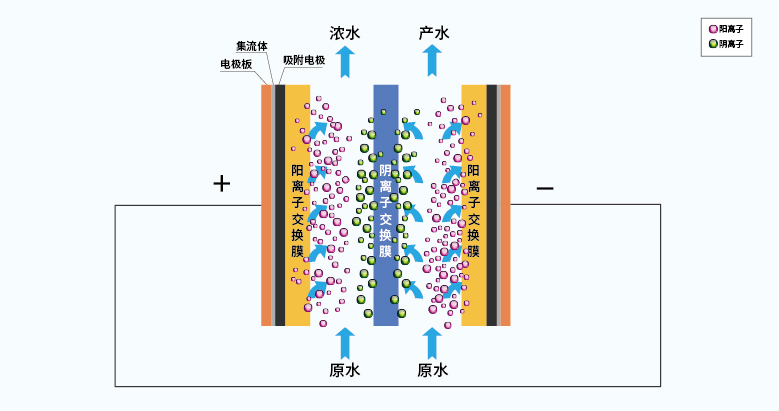

圖1 模塊工作原理圖
RCDI模塊內部重復工作單元結構如圖1所示，且為該電壓施加方向下，工作單元內兩腔室的分布情況。工作時，同時以相同或不同的流速向兩腔室通水，在施加電壓后，溶液中帶電粒子受電場力驅動向不同腔室運動，產水室中帶正電粒子被吸附至工作電極表面，帶負電粒子通過陰離子交換膜遷移到濃水室一側從而實現產水，而濃水室中帶電離子富集隨水流流出模塊。

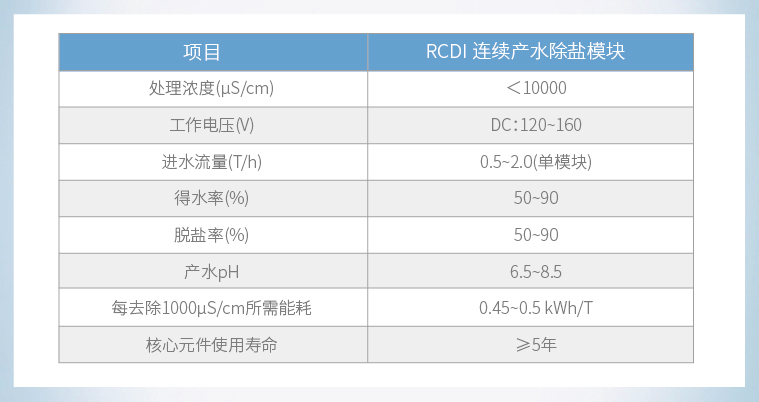

03 RCDI—第三代電容電吸附技術模塊工作性能
注：根據實際原水水質設計若干模塊組件為一個工作單元，工作單元處理性能在范圍內可調。

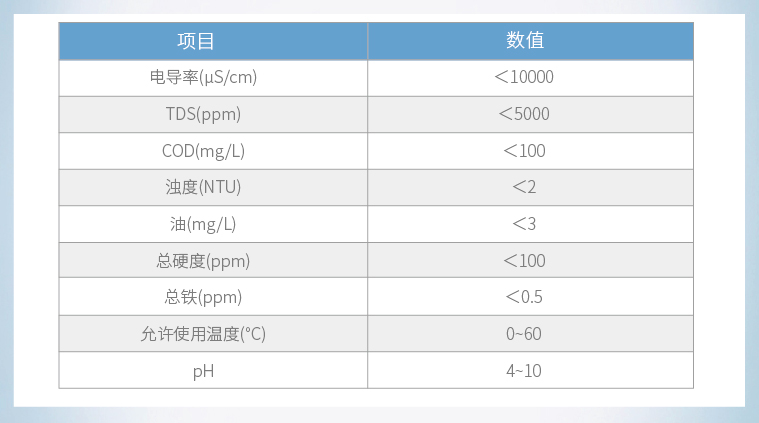

04 RCDI—第三代電容電吸附技術模塊進水要求
05 RCDI—第三代電容電吸附技術性能優勢
06 RCDI—第三代電容電吸附技術產品應用場景
